قیمت لوازم چاه ارت در جدول زیر به روز می باشد

نام کالا	نام شرکت تولیدی	مشخصات محصول	توضیحات	قیمت روز به (تومان)
سیم لخت مسی ارت	دنیای مس - مسبارکاوه	سایز 16 الی سایز 120	قیمت به کیلوگرم	670/000
صفحه ارت مسی باهنر	باهنر کرمان - خلوص 99/9 درصد	فقط سایز 66*66	قیمت به کیلوگرم	820/000
صفحه ارت تمام مسی	تمام مسی - خلوص 99 درصد	سایز 50*50 الی 66*66	قیمت به کیلوگرم	690/000
صفحه ارت مسی ذوبی	ذوبی - خلوص 70 درصد	سایز 30*30 الی 70*70	قیمت به کیلوگرم	590/000
مواد نانو کاهنده SNAD	ایمن صاعقه آسیا	گواهی تست از دانشگاه تهران	قیمت به کیسه	129/000
جعبه تست ارت دیواری	فلزی زرد رنگ	توکار - روکار	قیمت به عدد	290/000
دریچه بتنی چاه ارت	از جنس بتن مسلح	بتنی در ابعاد 32*32	قیمت به عدد	390/000
دریچه پلی اتیلن چاه ارت	تحمل فشار تا 5 تن	پلی اتیلن در ابعاد 30*30	قیمت به عدد	450/000
جوش کدولد سیم به صفحه	جوش کدولد	در هر صفحه اتصال 3 نقطه	قیمت به صفحه	500/000
جوش نقره سیم به صفحه	جوش نقره	در هر صفحه اتصال 3 نقطه	قیمت به صفحه	400/000

لوازم چاه ارت

لوازم چاه ارت ابزاری دفنی است برای کاهش مقاومت الکتریکی زمین به زیر ۲ اهم سانتی متر که از جنس مس با خلوص ۹۹ درصد ساخته شده است و به شکل یک صفحه ارت با ضخامت ۵ میلیمتر و یا یک سبد ارت با قطر ۵۰ تا ۶۰ سانتی متر که با سیم مسی بافته شده است می باشد . در نتیجه برای عملکرد بهتر سیستم ارت باید قطر دهانه چاه حدود ۸۰ سانتی متر و عمق چاه ارت را برای اینکه به رطوبت مناسبی رسید در حدود ۵ تا ۱۰ متر حفاری کرد . تجهیزات و لوازم چاه ارت شامل:

• سیم مسی ارت ۳۵

از سیم مسی قطر ۳۵ که مقاومت الکتریکی کمتری دارد استفاده میشود .

• صفحه ارت مسی ۵۰*۵۰

صفحه ارت باید دارای خلوص مس ۹۹ درصد باشد .

• سبد ارت با قطر ۵۰ سانت

الکترودی است که با سیم مسی بافته شده است .

• باکس تست ارت توکار

برای  اتصال چاه ارت به انشعابات ارت ساختمان به کار میرود .

• جوش کدولد ۳ نقطه ای

جوش اتصالی رسانا و مستحکم بین سیم و صفحه مسی است .

• کلمپ ارت

برای متصل کردن سیم به صفحه مسی استفاده میشود .

• مایع کاهنده مقاومت چاه ارت

این مایع خاصیت قلیایی دارد و باعث احیا مقاومت چاه ارت میشود .

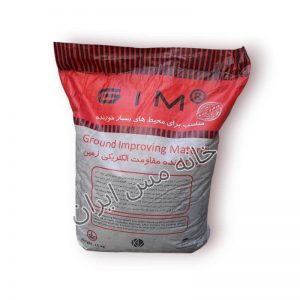

• بنتونیت و مواد کاهنده ارت

پودری با خاصیت جذب آب فراوان و کاهش دهنده اهم زمین است .

• دستگاه ارت سنج

برای اندازه گیری مقاومت الکتریکی زمین به کار میرود .

چاه ارت چیست ؟

چاه ارت گودالی است به عمق ۵ تا ۱۰ متر که در زمین با قطر ۸۰ سانتی متر به صورت میله ای حفر میشود و معمولا در درون چاه از یک سبد مسی یا صفحه ارت با خلوص مس ۹۹ درصد استفاده میشود .

معمولا تجهیزات و لوازم چاه ارت باید از جنس مس یا گالوانیزه گرم که رسانایی الکتریکی بالایی دارند  استفاده شود که در نتیجه هر چه ابعاد صفحه مسی و قطر سیم مسی بزرگتر و قطورتر باشد مقاومت الکتریکی زمین کمتر خواهد شد .

قیمت تجهیزات و لوازم چاه ارت نسبت به خاک زمین و محل اجرای چاه کاملا متفاوت است . چون ممکن است در زمین های سنگلاخی که مقاومت الکتریکی بسیار بالایی دارند شما مجبور باشید از دو حلقه چاه برای رسیدن به مقاومت زیر ۲ اهم استفاده کنید . در نهایت قیمت لوازم و اجرای چاه ارت در زمین های سنگلاخی دو یا سه برابر زمین های شن و ماسه ای و یا رسی می باشد .

مزایای ایجاد چاه ارت در ساختمان :

• تخلیه ولتاژ ها یا اضافه بارها در چاه ارت

• جلوگیری از آسیب رسیدن به دستگاه های الکتریکی

• جلوگیری از خطر برق گرفتگی افراد در صورت تماس با وسایل برقی

• ایمن سازی افراد در هنگام استفاده از تجهیزات حساس الکترونیکی

• قطع کل برق در مواقعی که اتصالی در مدار ساختمان رخ میدهد

• محافظت از جان انسانها در هنگام استفاده از آسانسور

لوازم چاه ارت

قیمت تجهیزات چاه ارت

از نکات مهم قبل از اینکه بخواهید قیمت تجهیزات چاه ارت را محاسبه کنید این است که در ابتدا باید خاک زمینی که در آن محل میخواهید چاه ارت احداث کنید رابررسی نمایید .چون در صورت سنگلاخی بودن خاک زمین باید از صفحه مسی ارت به ابعاد بزرگ تر و با ضخامت ۵ میلیمتر و همچنین از سیم مسی با قطر بیشتری استفاده کرد تا بتوانید به مقاومت الکتریکی زیر ۲ اهم سانتی متر برسید . در آخر نیز با مشخص نمودن عمق چاه ارت و نوع برند بنتونیت یا مواد کاهنده به راحتی میتوانید قیمت نهایی چاه ارت را بدست بیاورید . قیمت تجهیزات چاه ارت بر حسب مقاومت الکتریکی زمین عبارتند از:

• قیمت تجهیزات چاه ارت زیر ۱ اهم

بین ۲۴ تا ۲۶ میلیون تومان می باشد

• قیمت لوازم چاه ارت زیر ۲ اهم

بین ۱۷ الی ۱۹ میلیون تومان است

• قیمت تجهیزات چاه ارت زیر ۵ اهم

بین ۱۱ الی ۱۲ میلیون تومان می باشد

تجهیزات چاه ارت

قیمت اجرای چاه ارت

قبل از اجرای چاه ارت نکته بسیار مهمی که باید مد نظر گرفت بررسی نوع خاک زمینی است که میخواهید در آنجا چاه ارت را حفر کنید . معمولا برای چاه ارت باید سعی کنیم زمین هایی رو انتخاب کنیم که خاک آنها در مرحله اول سنگلاخی نباشند چون دارای مقاومت الکتریکی بسیار بالایی هستند . و در مرحله دوم زمین هایی را که خاک آنها بسیار مرطوب تر هستند را انتخاب کنیم به دلیل اینکه هر چقدر زمین و یا خاک مرطوبتر باشند مقاومت الکتریکی چاه ارت کمتر است . مواردی که باید برای محاسبه قیمت اجرای چاه ارت در نظر گرفت عبارتند از :

1. اندازه گیری مقاومت الکتریکی زمین قبل از اجرای چاه ارت

2. مشخص نمودن عمق چاه ارت که باید بین ۵ تا ۱۰ متر باشد

3. تعیین کردن ابعاد و ضخامت صفحه ارت مسی

4. قطر سیم لخت مسی که هر چقدر قطورتر باشد بهتر است

5. نوع بنتونیت چاه ارت است که باید جاذب آب بسیار قوی باشد

6. استفاده از جوش کدولد برای اتصال سیم به صفحه ارت

7. پر کردن باقی مانده عمق چاه ارت با خاک رس تا لب چاه

میله ارت

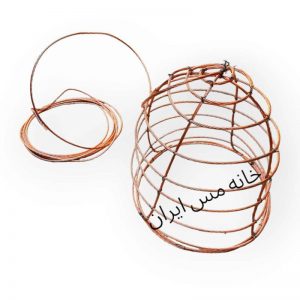

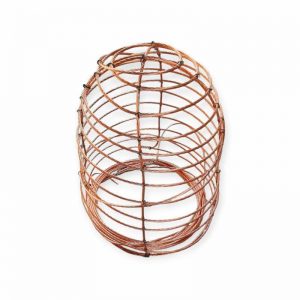

سبد ارت چیست ؟

نوع جدیدی از الکترود چاه ارت است از جنس مس که به شکل استوانه تو خالی با قطر ۵۰ تا ۶۰ سانتی متر با سیم لخت مسی سایز ۳۵ بافته میشود که باعث کاهش مقاومت الکتریکی زمین به زیر ۲ اهم میشود . و همچنین برای بافتن این سبد از ۱۵ متر سیم مسی استفاده میشود که معمولا این سبد ارت رو به شکل نیم کره در می آورند . این سبد جدیدا به جای صفحه ارت مسی به عنوان یکی از لوازم چاه ارت در سیستم ارتینگ مورد استفاده قرار میگیرد . که از نظر قیمت هم بسیار مقرون به صرفه نسبت به الکترودهای دیگر ارت می باشد .

سبد ارت

تجهیزات گالوانیزه چاه ارت

به دلیل افزایش بی رویه قیمت مس در چند سال اخیر مدتی است از تجهیزات و لوازم گالوانیزه چاه ارت در سیستم ارتینگ استفاده میشود که به دلیل مقاومت بسیار زیادی گه در برابر زنگ زدگی و خوردگی در خاک از خود نشان میدهد الکترود بسیار مناسبی برای چاه ارت به شمار میروند . همچنین این الکترودهای ارت از نوع گالوانیزه با آبکاری گرم هستند که دارای ضخامت پوشش ۵۰ تا ۷۰ میکرون می باشند که هدایت الکتریکی بسیار بالایی دارند .

مزایا و ویژگی های تجهیزات گالوانیزه چاه ارت :

• قیمت مقرون به صرفه نسبت به لوازم مسی چاه ارت

• مقاومت زیاد در برابر خوردگی و زنگ زدگی در خاک

• قابلیت اجرای جوش کدولد بر روی صفحه ارت گالوانیزه

• ثابت نگه داشتن مقاومت الکتریکی چاه ارت به مدت طولانی

• سولفاته نشدن محل اتصال هادی با صفحه ارت گالوانیزه

• کاهش دهنده مقاومت الکتریکی زمین با هزینه اندک

• رسانایی الکتریکی بسیار بالایی دارند

تجهیزات گالوانیزه چاه ارت

لوازم چاه ارت برای مقاومت زیر ۲ اهم

 برای رسیدن به مقاومت الکتریکی زیر ۲ اهم در چاه ارت اولین نکته ای که باید رعایت شود انتخاب محل چاه ارت است در نتیجه محلی که میخواهید در آنجا چاه ارت را حفر کنید نباید زمینش سنگلاخی باشد . چون اینگونه زمین ها درای مقاومت الکتریکی بسیار بالایی هستند و برای اجرای چاه ارت اصلا مناسب نیستند. و مسئله دوم حتی المقدور چاه ارت را در زمین هایی مانند باغچه حفر کنید چون خاک آنها درای رطوبت کافی برای اجرای چاه ارت می باشد . لوازم مورد نیاز چاه ارت برای مقاومت زیر ۲ اهم عبارتند از :

• صفحه مسی باهنر ۶۶*۶۶ با ضخامت ۵ میل

• سیم مسی ارت سایز ۳۵ یا ۵۰

• جوش کدولد برای اتصال سیم به صفحه مسی

• بنتونیت یا مواد کاهنده به مقدار ۴۵۰ کیلوگرم

• باکس ارت با شینه مسی

• ژل کاهنده برای پایین آوردن مقاومت چاه ارت

• لوله پلی اتیلن برای مرطوب کردن خاک زمین

تجهیزات چاه ارت زیر ۲ اهم

قیمت لوازم چاه ارت

برای اینکه شما بتوانید قیمت لوازم چاه ارت رو به صورت دقیق و درست حساب کنید در مرحله نخست باید نوع الکترود چاه ارت رو مشخص کنید که آیا میخواهید از صفحه مسی یا سبد ارت بافته شده و یا میله ارت برای اجرای چاه استفاده کنید . و در مرحله دوم باید متراژ سیم مسی که از انتهای چاه تا باکس ارت دیواری که در بیرون از چاه ارت قرار گرفته است مشخص شود و در آخر برای کاهش اهم زمین باید از یک تن خاک رس مرغوب برای پر کردن باقی مانده عمق چاه ارت استفاده نمود . قیمت لوازم چاه ارت عبارتند از :

• قیمت صفحه مسی باهنر : هر کیلو ۷۹۵/۰۰۰ تومان

• قیمت صفحه مسی ذوبی : هر کیلو ۵۲۰/۰۰۰ تومان

• قیمت سیم لخت مسی ارت : هر کیلو ۶۲۰/۰۰۰ تومان

• قیمت مواد نانو کاهنده چاه ارت : هر کیسه ۱۲۰/۰۰۰ تومان

• قیمت بنتونیت سوپر اکتیو : هر کیسه ۹۰/۰۰۰ تومان

• قیمت باکس ارت دیواری : هر عدد ۳۰۰/۰۰۰ تومان

• قیمت جوش کدولد ۳ نقطه ای : هر صفحه ۴۵۰/۰۰۰ تومان

• قیمت دریچه بتنی چاه ارت : هر عدد ۴۰۰/۰۰۰ تومان

قیمت لوازم چاه ارت

مقاومت چاه ارت را چگونه پایین بیاوریم ؟

چاه های ارت قدیمی که سالهاست از عمر آنها میگذرد و لوازم آنها در اثر تماس طولانی مدت با خاک زمین امکان سولفاته کردن دارد و همینطور خاک اطراف الکترود یا صفحه مسی چاه ارت ممکن است آن رطوبت کافی را نداشته باشد بنابراین برای کاهش مقاومت الکتریکی چاه ارت از مایع کاهنده استفاده میکنند . این مایع کاهنده خاصیت قلیایی دارد و از طریق لوله تغذیه آب در درون چاه ارت ریخته میشود و باعث بهبود عملکرد چاه ارت میشود .

مزایای استفاده از مایع کاهنده برای کاهش مقاومت چاه ارت :

1. کاهش دهنده سریع مقاومت الکتریکی زمین

2. مرطوب نگه داشتن خاک زمین در طولانی مدت

3. کمترین ایجاد خورندگی در الکترودهای زمین

4. افزایش رسانایی الکتریکی خاک با الکترود چاه ارت

5. استفاده سهل و آسان از محصول

6. سازگاری با محیط زیست و اکولوژی خاک

مایع کاهنده مقاومت چاه ارت

لوازم مورد نیاز چاه ارت زیر ۵ اهم

یکی از عوامل بسیار مهم و تعیین کننده در رسیدن به مقاومت زیر ۵ اهم انتخاب نوع و سایز الکترود چاه ارت می باشد و معمولا برای اینگونه رنج مقاومت چاه ارت از الکترودی به شکل مربع و از جنس مس با ضخامت ۳ الی ۵ میلیمتر استفاده میشود . و در نتیجه سیم مسی ارت با قطر ۲۵ یا ۳۵ را در سه نقطه توسط جوش کدولد به صفحه مسی متصل میکنند و آن را در انتهای چاه قرار میدهند . لوازم مورد نیاز چاه ارت برای مقاومت زیر ۵ اهم عبارتند از :

• صفحه تمام مسی سایز ۵۰*۵۰

• سیم لخت مسی ارت قطر ۲۵ یا ۳۵

• بنتونیت سوپر نانو اکتیو SNAD به مقدار ۲۰ کیسه

• جوش کدولد یا نقره برای اتصال سیم به صفحه

• مواد کاهنده پایه کربن به مقدار ۱۰ کیسه

• دریچه بازدید بتنی چاه ارت ابعاد ۳۰*۳۰

لوازم مورد نیاز چاه ارت زیر ۵ اهم

خرید لوازم چاه ارت

بهتر است برای خرید لوازم چاه ارت از فروشگاه هایی ملزومات خود را تهیه کنید که از اصل بودن اجناس خود اطمینان داشته باشید برای همین ما به شما توصیه میکنیم به مرکز پخش آن واقع در تهران ، خیابان لاله زار جنوبی ، پاساژ بهار تشریف بیاوردید . چون در آنجا تعداد زیادی فروشنده تجهیزات چاه ارت وجود دارند که میتوانید در هنگام خرید قیمت ها رو با هم مقایسه کنید و راحتر خرید خود را انجام بدهید .

نکاتی که در هنگام خرید لوازم چاه ارت باید به آن توجه کرد عبارتند از :

1. قبل از خرید ، متراژ سیم مسی را از ته چاه تا باکس ارت اندازه گیری کنید

2. دقت کنید تجهیزات چاه ارت را با خلوص مس ۹۹ درصد خریداری کنید

3. بنتونیت چاه ارت را که تهیه میکنید باید دارای گزارش تست از دانشگاه باشد

4. حتما از فروشنده بخواهید از جوش کدولد برای اتصال سیم به صفحه استفاده کند

5. در مورد نحوه اجرای چاه ارت میتوانید از فروشنده مشاوره و مشورت بگیرید

6. حتما در موقع خرید تجهیزات ارت از فروشنده فاکتور مهردار بگیرید

خرید لوازم چاه ارت

آموزش اجرای چاه ارت

در ابتدا چاهی به قطر ۲۰ الی ۳۰ سانتی متر بیشتر از عرض صفحه مسی حفر کنید و در صورت امکان عمق چاه به اندارهای باشد که خاک به رطوبت کافی برای اجرای چاه ارت برسد و صفحه مسی را پس از اتصال به سیم به صورت تیغه ای یا ایستاده در انتهای چاه ارت قرار دهید . در مرحله بعد چاه را با مخلوط آب و بنتونیت به گونه ای پر نمایید تا حداقل ۵۰ سانتی متر بالای صفحه با ملات بنتونیت پوشیده شود . انواع روش های اجرای چاه ارت عبارتند از :

• روش اجرایی با صفحه مسی

• روش اجرایی با سبد ارت

• روش اجرایی با میله ارت

• روش اجرایی کانال افقی

اجرای چاه ارت به روش میله ارت

در این روش باید گودالی به عمق یک متر در زمین حفر نمایید و تعداد ۹ عدد میله ارت را با فاصله حداقل ۵۰ سانتی متر از هم در انتهای چاله به طوری بکوبید که نصف طول میله ارت در زمین فرو برود و توسط سیم مسی تمام میله ارت ها رو به هم متصل نمایید . در مرحله بعد باید ملات بنتونیت را به دور میله ارت بریزید تا سر میله ارت به طور کامل پوشانده شود و مابقی عمق گودال را با خاک رس پر کنید . لوازم چاه ارت به روش اجرایی میله ارت عبارتند از :

1. تعداد ۹ عدد میله ارت ۱/۵ متری به قطر ۱۶

2. قالب جوش کدولد سیم به میله ارت

3. سیم مسی سایز ۲۵ به متراز مورد نیاز

4. بنتونیت نانو کاهنده به تعداد ۱۰ کیسه

5. جعبه تست ارت با شینه مسی ۶ پیچه

6. کابلشو مسی نمره ۲۵
